Jak prawidłowo układać przewody elektryczne pod tynkiem? Zasady, odległości i błędy

Układanie przewodów elektrycznych pod tynkiem stanowi kluczowy etap budowy lub remontu budynku. Warto zastosować odpowiednie rodzaje przewodów, dostosowując je do ich przeznaczenia. Przewody jednożyłowe prowadź w rurkach lub korytkach, natomiast wielożyłowe układaj bezpośrednio na tynku. Zachowanie odpowiednich stref instalacyjnych ułatwi późniejsze prace modernizacyjne. Zazwyczaj poziome przewody powinny biec na wysokości około 30 cm od sufitu, a pionowe w odległości 15 cm od krawędzi drzwi i okien.

Niewłaściwe ułożenie przewodów prowadzi do poważnych konsekwencji, zarówno finansowych, jak i bezpieczeństwa. Przykładowo, przewody w nieodpowiednich miejscach mogą zostać uszkodzone podczas wiercenia w ścianach. Aby uniknąć tych problemów, przestrzegaj wytycznych związanych z prowadzeniem instalacji, które zalecają prowadzenie przewodów równolegle lub prostopadle do ścian. Podrzucam odnośnik do artykułu, w którym była mowa o podobnym zagadnieniu. Dodatkowo, zachowaj odpowiednią grubość tynku – minimum 5 mm nad przewodami – aby uniknąć ich widoczności oraz pękania tynku.

Spis treści

Kluczowe aspekty bezpieczeństwa instalacji elektrycznych, które chronią przed awariami i zapewniają komfort użytkowania

Podczas układania przewodów elektrycznych zwróć uwagę na obowiązujące normy. Zgodnie z PN-IEC 60364, wszystkie instalacje projektuj w systemie trójprzewodowym lub pięcioprzewodowym, co zwiększa ochronę przed porażeniem prądem. Ponadto stosuj odpowiednie zabezpieczenia oraz segregację obwodów zgodnie z przepisami Prawa Budowlanego. Na przykład każde urządzenie o mocy 2 kW i więcej powinno posiadać własny obwód. Dzięki temu zminimalizujesz ryzyko przeciążeń, które prowadzą do awarii i dodatkowych kosztów napraw.

Na koniec pamiętaj, że właściwie zrealizowana instalacja to kwestia nie tylko bezpieczeństwa, ale również komfortu codziennego użytkowania. Starannie zaplanowane trasy przewodów ułatwiają modyfikacje oraz wpływają na estetykę wnętrza. Przygotowanie dokumentacji powykonawczej również ma znaczenie, ponieważ przyszli właściciele nie będą mieli problemów z lokalizowaniem tras kablowych czy ich modernizacją. Odpowiednie podejście do tego tematu z pewnością przyniesie korzyści w przyszłości i ułatwi życie użytkownikom obiektu.

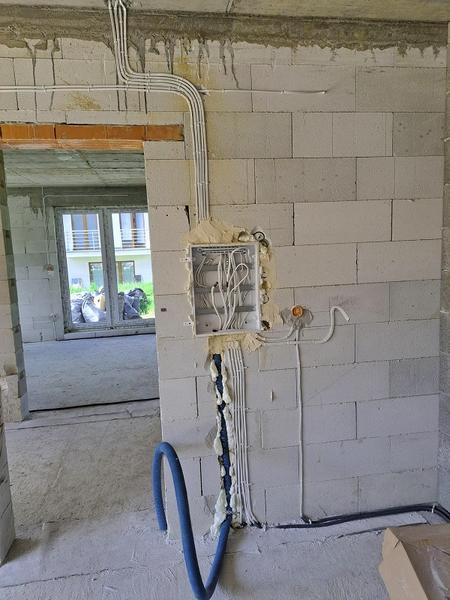

Jak skutecznie układać przewody elektryczne pod tynkiem: zasady i wytyczne

W niniejszym artykule przedstawiamy kluczowe zasady prawidłowego układania przewodów elektrycznych pod tynkiem. Instalatorzy powinni przestrzegać tych wytycznych, aby uniknąć błędów oraz zapewnić bezpieczeństwo i funkcjonalność instalacji.

Wybór typu przewodów: Używaj przewodów jednożyłowych w rurach lub korytkach. Przewody wielożyłowe z powłoką polwinitową możesz układać bezpośrednio na tynku lub pod tynkiem. Odpowiedni dobór przewodów wpływa na bezpieczeństwo instalacji.
Ułożenie przewodów: Prowadź przewody w liniach prostych, równolegle do krawędzi ścian i stropów. Przemyślany przebieg ułatwi lokalizację w przyszłości, co pomoże w modernizacjach i naprawach.
Minimalna odległość od krawędzi podłogi oraz sufitu: Utrzymuj przewody na wysokości około 30 cm od podłogi i 15 cm od krawędzi okien oraz drzwi. Takie umiejscowienie poprawia bezpieczeństwo i dostępność.
Grubość tynku nad przewodami: Grubość tynku powinna wynosić minimum 5 mm ponad powierzchnią przewodów. Mając na uwadze średnicę izolacji, całkowita grubość tynku musi wynosić co najmniej 12-15 mm, aby zapobiec ich wystawaniu.
Dokumentacja powykonawcza: Sporządzaj dokumentację zawierającą szczegóły dotyczące prowadzenia przewodów. Dokumentacja jest istotna dla przyszłych prac rewizyjnych oraz bezpieczeństwa budynków. Jej brak może prowadzić do problemów podczas modernizacji.
Dobór zabezpieczeń: Dostosuj wartości zabezpieczeń do obciążenia instalacji. Niewłaściwe zabezpieczenia mogą prowadzić do przeciążeń, co zwiększa ryzyko awarii i pożaru.

Zobacz też: Jak znaleźć idealny mały sejf do domu, który spełni wszystkie Twoje potrzeby?

Kategoria	Wymagania Techniczne / Odległości	Typy Przewodów	Najczęstsze błędy	Przykłady błędów i ich skutki
Wymagania techniczne	Minimalna grubość tynku: 5 mm Odległości od krawędzi podłogi: 30 cm (gniazdka) 15 cm (ościeżnice)	YDY 1,5 mm² YDY 2,5 mm² YDYp 3×1,5 mm²	Nieodpowiednia grubość tynku Brak dokumentacji powykonawczej	Pojawienie się smug na ścianach Utrudniony dostęp do przewodów w przyszłości
Odległości od innych instalacji	Minimum 20 cm od instalacji gazowej Minimum 30 cm od wody	YDYp, YDYt H07V-K, H05V-K	Ułożenie przewodów krzyżowo Brak zachowania korelacji kolorów żył	Przeciążenia i pożary Porażenia prądem elektrycznym
Przewody w bruzdach	Szerokość bruzdy: min. 5 cm Głębokość: 7 mm od powierzchni	Typ YDY Peszel	Zbyt mała głębokość bruzd Brak wzmocnienia tynku w narożnikach	Pękanie tynku Trudności w wymianie przewodów
Przechodzenie przez stropy	Minimalna średnica przepustu: 60 mm Zakaz prowadzenia przewodów w otworach stropowych bez zabezpieczeń	YZK YPZ	Ułożenie przewodów w niewłaściwy sposób Brak odpowiednich zabezpieczeń przed wodą	Pojawienie się zjawisk związanych z wilgocią Uszkodzenie izolacji

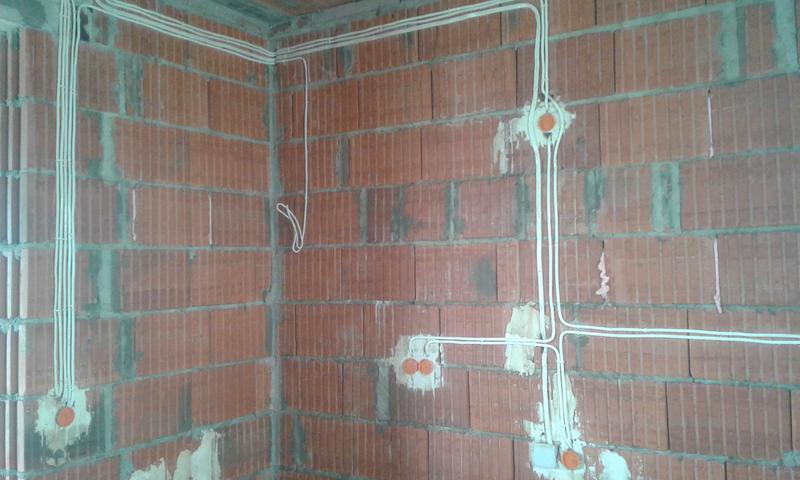

Najczęstsze błędy przy układaniu przewodów elektrycznych i jak ich unikać

Podczas układania przewodów elektrycznych nawet doświadczeni elektrycy mogą popełnić błędy, które mają wpływ na funkcjonalność i bezpieczeństwo instalacji. Niekiedy niedbałość, brak wiedzy o przepisach oraz oszczędności na materiałach prowadzą do poważnych konsekwencji. Z tego powodu warto zwrócić uwagę na najczęstsze błędy oraz metody ich unikania.

Jednym z podstawowych błędów jest niewłaściwy dobór przekroju przewodów. Niezrozumienie obciążalności prądowej skutkuje zbyt cienkimi przewodami, co z kolei prowadzi do przegrzewania się i uszkodzenia instalacji. Na przykład, przewody o przekroju 1,5 mm² mają obciążalność od 9 do 22 A, a te o przekroju 2,5 mm² od 18,5 A do 30 A. Przepisy wymagają, aby przewód był odpowiednio zabezpieczony, co zapobiega pożarom i uszkodzeniom sprzętu elektrycznego.

Zobacz też: Jak wykorzystać gąbkę ścierną do gładzi i uzyskać perfekcyjne ściany?

Innym częstym problemem jest nieprzestrzeganie zasad ułożenia przewodów. Powinny one biegać w linii prostej i równolegle do krawędzi ścian oraz stropów. Zachowanie niewielkiej odległości od krawędzi to klucz do sukcesu – dla gniazd należy umieszczać przewód około 30 cm od podłogi przy instalacji natynkowej. Ignorowanie tych zasad znacznie utrudnia późniejsze prace remontowe i zwiększa ryzyko uszkodzeń podczas wiercenia.

Bezpieczne instalacje elektryczne: Jak unikać tragicznych błędów przy łączeniu przewodów

Szczególnie ważnym aspektem jest zabezpieczenie przewodów w pobliżu materiałów łatwopalnych. Instalacje w poddaszach czy kotłowniach wymagają odpowiednich zabezpieczeń. Często zapominamy o tym podczas projektowania. Dokumentacja powykonawcza, mimo że bywa traktowana jako zbędny element, jest kluczowa. Umożliwia przyszłe modernizacje i zapewnia zgodność z normami. Brak dokumentacji to już żadna wymówka.

Nieprzestrzeganie zasad dotyczących kolorystyki żył przewodów również stanowi poważny problem. W instalacjach trójfazowych istotne jest, aby zachować odpowiednie oznaczenia. Kolory żył muszą być jednoznaczne i spisane w dokumentacji, co ułatwia identyfikację podczas obsługi.

Podsumowując, aby uniknąć powszechnych błędów przy układaniu przewodów elektrycznych, kluczowe jest przestrzeganie norm, dobór materiałów oraz regularne dokumentowanie prac. Warto inwestować w edukację i dbać o jakość, ponieważ oszczędności na etapie wykonania mogą prowadzić do kosztownych napraw w przyszłości.

Ciekawostką jest, że nieodpowiednio ułożone przewody mogą nie tylko prowadzić do awarii instalacji, ale również zwiększać ryzyko porażenia prądem. Dlatego warto korzystać z detektorów przewodów przed wierceniem, aby zminimalizować to ryzyko.

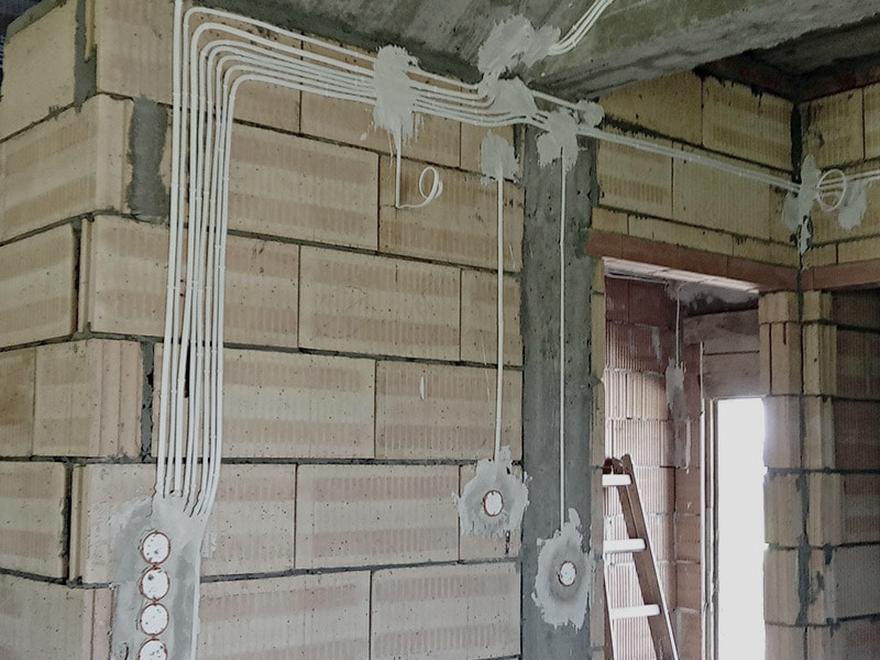

Wymagania techniczne dotyczące instalacji elektrycznych pod tynkiem

Instalacja elektryczna pod tynkiem wymaga dużej precyzji oraz znajomości obowiązujących norm. Odpowiednie ułożenie przewodów wpływa nie tylko na bezpieczeństwo, ale także na przyszłe możliwości modernizacji instalacji. Niezgodnie ułożone kable mogą spowodować problemy przy ich wymianie, co prowadzi do nieprzyjemnych konsekwencji dla użytkownika.

Podczas instalacji pod tynkiem, kluczową zasadą jest prowadzenie przewodów w liniach prostych, równolegle do krawędzi ścian i stropów. Minimalna grubość tynku, która powinna pokrywać przewody, wynosi 5 mm, co zmniejsza ryzyko brudnych smug czy przebarwień. Jeśli interesują cię takie tematy, odkryj różnorodność tynków mozaikowych i ich zastosowanie w aranżacji wnętrz. Kluczowe są również odległości, na przykład 30 cm od podłogi dla gniazd wtykowych oraz 15 cm od ościeżnic drzwiowych. Przestrzegając tych zasad, zminimalizujemy problemy przy wykrywaniu przewodów w trakcie późniejszych prac budowlanych.

Zobacz też: Skuteczne porady na temat prawidłowego malowania elewacji domu

Bezpieczeństwo i efektywność: kluczowe elementy nowoczesnych instalacji elektrycznych

W kontekście estetyki i techniki, norma PN-IEC 60364 wymaga projektowania nowych instalacji elektrycznych na napięcie 400 V w układzie trójfazowym oraz 230 V w układzie jednofazowym. Wszystkie przewody powinny być wykonane z miedzi, co zapewnia lepsze właściwości przewodzące. Jeśli zgłębiasz tę tematykę to odwiedź artykuł, aby poznać kluczowe zasady prowadzenia przewodów elektrycznych. Dodatkowo, obwody elektryczne trzeba zabezpieczyć wyłącznikami różnicowo-prądowymi, które w razie awarii natychmiast odcinają dopływ prądu, zwiększając bezpieczeństwo użytkowników budynku.

Pracując nad instalacją, zwróćmy uwagę na szczegóły. Niewłaściwe ułożenie przewodów może prowadzić do problemów, takich jak przeciążenia czy uszkodzenia izolacji. Ważne, aby dokładnie zmapować każdą instalację, a dokumentację powykonawczą przekazać inwestorowi. Społeczna odpowiedzialność za wykonanie prac zgodnie z normami przynosi długofalowe korzyści, dlatego warto popracować nad tym elementem, aby zaoszczędzić sobie i przyszłym użytkownikom wielu kłopotów.

Ciekawostką jest, że w niektórych krajach, takich jak Niemcy, obowiązuje zasada, że przewody elektryczne muszą być ułożone w tak zwanej „strefie bezpieczeństwa”, co oznacza, że ich prowadzenie musi odbywać się z dala od rur wodociągowych i grzewczych, aby zminimalizować ryzyko uszkodzeń i zwarcia.

Jak prawidłowo dobrać i zastosować rurki do prowadzenia przewodów elektrycznych?

W poniższej liście znajdziesz kluczowe zasady dotyczące doboru i zastosowania rurek do prowadzenia przewodów elektrycznych. Każdy z punktów dostarcza ważnych informacji, które pomogą w zapewnieniu bezpieczeństwa oraz efektywności instalacji elektrycznej.

Wybór rur – Dobierz rurki do przewodów elektrycznych w zależności od rodzaju instalacji. Przewody jednożyłowe najlepiej układać w rurkach lub korytkach, natomiast przewody wielożyłowe z powłoką polwinitową można prowadzić zarówno na tynku, jak i pod nim. Odpowiednie rury zapewniają dodatkową ochronę przed uszkodzeniami mechanicznymi.
Optymalne ułożenie przewodów – Prowadź przewody poziomo lub pionowo wzdłuż ścian. Staraj się organizować ich trasę tak, aby umożliwić późniejsze modernizacje instalacji. Unikaj prowadzenia przewodów w sposób skos lub przez środek ściany, ponieważ może to komplikować naprawy.
Grubość tynku – Dla przewodów układanych w tynku zadbaj, aby warstwa tynku miała co najmniej 5 mm nad przewodami. To zapobiega powstawaniu smug i odkształceń na ścianie. Całkowita grubość tynku powinna wynosić co najmniej 12-15 mm, aby zapewnić odpowiednią izolację.
Dokumentacja powykonawcza – Prowadź dokładną dokumentację po zakończeniu prac instalacyjnych, w tym schematy rozmieszczenia przewodów. Taka dokumentacja ułatwi lokalizowanie przewodów podczas późniejszych prac remontowych oraz zapewni zgodność z przepisami bezpieczeństwa.
Strefy instalacyjne – Przestrzegaj zasad dotyczących stref instalacyjnych, które określają, w jakiej odległości od krawędzi drzwi, okien czy sufitu prowadzić przewody. Odpowiednie strefy instalacyjne ułatwiają późniejsze wykrywanie przewodów w ścianach.
