Zakotwienie prętów startowych w stopie fundamentowej zapewnia pewne połączenie fundamentu ze słupem lub trzpieniem żelbetowym. Projektowanie detalu zaczynam od sprawdzenia sił przekazywanych na stopę: ściskania, rozciągania, zginania i ścinania. Długość zakotwienia wyznaczam na podstawie obliczeń, średnicy prętów, klas stali i betonu oraz warunków przyczepności — nie jest to wartość „z katalogu”. Dla popularnej stali B500 granica plastyczności wynosi 500 MPa, a wartość obliczeniowa przy współczynniku 1,15 to około 435 MPa. Sama ta liczba nie wystarcza jednak do zaprojektowania poprawnego detalu.

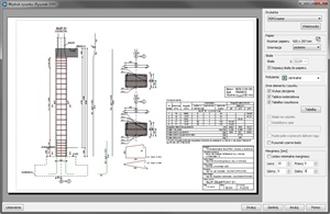

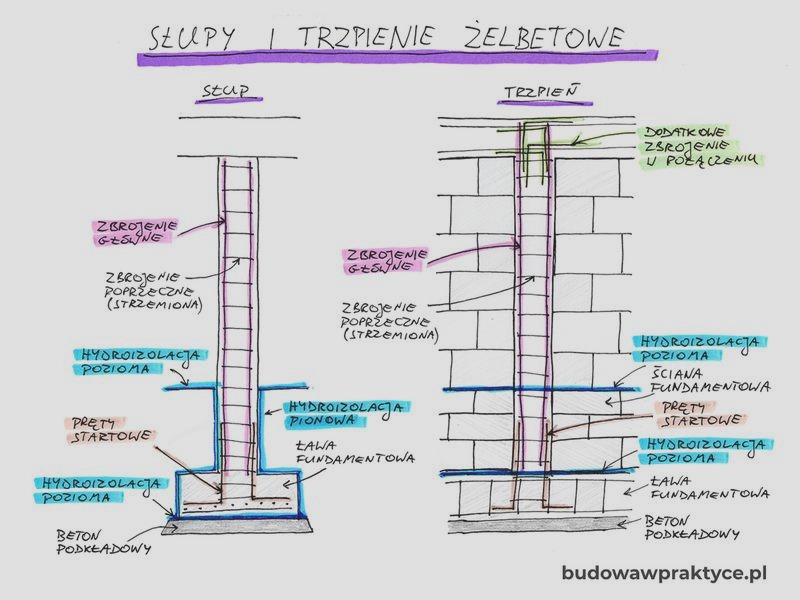

Równie ważne jest miejsce, od którego mierzę zakotwienie. Przy monolitycznym połączeniu słupa ze stopą odnoszę długość prętów do środka fundamentu, wyznaczonego między zbrojeniem górnym i dolnym. Jeśli wysokość stopy nie pozwala uzyskać wymaganej długości, mogę odpowiednio odgiąć pręty — najczęściej pod kątem 90° — by zapewnić wystarczającą długość zakotwienia. Jednocześnie pilnuję otuliny, rozstawu prętów i przestrzeni na zbrojenie stopy, ponieważ zbyt ciasne ułożenie stali utrudnia betonowanie i może pogorszyć jakość otulenia.
Stabilne pręty i szczelna izolacja — detal, który oszczędza nerwów
Pręty startowe muszą przekazywać siły na całą stopę, dlatego sprawdzam również lokalne rozciąganie i ściskanie betonu, ryzyko rozłupania oraz przebicie przy słupie. Jeśli masz czas i chęci, sprawdź, jak wybrać pręty do zbrojenia schodów. Przy przebiciu analizuję między innymi obwód wokół słupa i obwód podstawowy oddalony o 2d, gdzie d oznacza wysokość użyteczną fundamentu. Uwzględniam też wymiary słupa, grubość stopy i odpór gruntu. W przykładach obliczeniowych pojawiają się stopy o grubości 700 mm i wysokości użytecznej 620 mm, jednak każdą konstrukcję oceniam na podstawie jej obciążeń i geometrii.
Na budowie liczy się także dokładność montażu. Przed betonowaniem stabilnie mocuję pręty, ustawiam je w osiach i zabezpieczam przed przesunięciem. Ponadto przy słupach rozpoczynających się przy fundamencie sprawdzam hydroizolację poziomą i łączę ją na zakład z izolacją sąsiednich ścian. Często stosuję sztywną mikrozaprawę cementową pod słupem oraz na pasie o szerokości około 15–20 cm. Zgodnie z przyjętym rozwiązaniem izolacyjnym mogę pokryć nią także pręty startowe na wysokości około 10–15 cm. Dobrze rozrysowany i sprawdzony detal ułatwia montaż oraz zapewnia pewne przekazywanie sił.
Zbrojenie słupa żelbetowego – dobór i wykonanie
Poniższa lista obejmuje kluczowe decyzje projektowe i wykonawcze dotyczące zbrojenia słupa: od zakotwienia w fundamencie i ochrony przed wilgocią po układ prętów, strzemiona, połączenia oraz sprawdzenia obliczeniowe. Wymiary i ilość zbrojenia zawsze dobieraj na podstawie projektu, aktualnych norm i załącznika krajowego.
- Ustal schemat pracy i sprawdź smukłość słupa. Uwzględnij przekrój, wysokość, sposób podparcia, obciążenie osiowe, momenty oraz siły poprzeczne. Ponieważ słupy mogą ulegać wyboczeniu i efektom drugiego rzędu, nie pomijaj tych zjawisk bez uzasadnienia obliczeniowego. Analiza powinna obejmować imperfekcje geometryczne, a w razie potrzeby także pełzanie i zarysowanie betonu. Dla przekroju prostokątnego smukłość można wstępnie oszacować ze wzoru \(\lambda \approx 3{,}46\,l_0/h\), jednak wynik nie zastępuje sprawdzenia normowego.
- Dobierz zbrojenie podłużne do sił i geometrii przekroju. Rozmieść pręty symetrycznie. W każdym narożu słupa wielokątnego umieść co najmniej jeden pręt, natomiast słup okrągły uzbrój w co najmniej cztery pręty. Średnicę prętów i łączny przekrój stali określ na podstawie obliczeń oraz aktualnej normy, a nie wyłącznie wartości orientacyjnych. Zachowaj wymagane otulenie i odstępy, które umożliwią prawidłowe ułożenie mieszanki oraz zagęszczenie betonu.
- Zapewnij stateczne podparcie prętów strzemionami. Obejmij pręty podłużne strzemionami, aby zabezpieczyć je przed wyboczeniem; pręty narożne podeprzyj w dwóch kierunkach. Jeśli przekrój jest szeroki lub zawiera wiele prętów, zastosuj strzemiona wielokrotne albo dodatkowe przewiązki. Dzięki temu unikniesz pozostawienia niepodpartych prętów wewnętrznych. Średnicę i rozstaw strzemion dobierz zgodnie z projektem i normą, a przy węzłach, końcach słupa oraz na zakładach odpowiednio je zagęść. Przy zakładach prętów o większej średnicy wymagane jest zagęszczenie strzemion na całej długości zakładu.
- Rozwiąż poprawnie zakotwienie w stopie fundamentowej. Długość zakotwienia prętów startowych wyznacz z uwzględnieniem warunków przyczepności, klasy betonu, średnicy prętów i sił w słupie. Następnie sprawdź, czy głębokość fundamentu pozwala uzyskać wymaganą długość. Jeśli nie, przewidź rozwiązanie projektowe, na przykład odgięcie prętów lub odpowiedni detal połączenia. W stopie kielichowej albo przy łącznikach mechanicznych postępuj zgodnie z dokumentacją systemu i projektem warsztatowym — nie zastępuj ich przypadkowym detalem.
- Zapewnij ciągłość hydroizolacji przy słupie rozpoczynającym się w fundamencie. Wykonaj izolację poziomą na tych samych poziomach co izolację ścian fundamentowych i parteru, a połączenie zaprojektuj na zakład. W opisanym rozwiązaniu zastosuj sztywną mikrozaprawę cementową pod całą powierzchnią słupa oraz na przyległym pasie szerokości około 15–20 cm. Powłoką można też zabezpieczyć pręty startowe na wysokości około 10–15 cm. Aby zapewnić szczelność detalu, zachowaj właściwą kolejność prac i zgodność materiałów z projektem hydroizolacji. Alternatywne, ciągłe uszczelnienie zewnętrzne stopy i słupa wymaga osobnego projektu.
- Wykonaj połączenia i zakłady zgodnie z obliczeniami. Długości zakładów dobierz na podstawie projektu, uwzględniając siły, średnicę prętów i warunki przyczepności. Jeśli sąsiednie odcinki słupa mają różne wymiary, nie wyginaj prętów przypadkowo. Zamiast tego zastosuj zaprojektowane pręty łączące, połączenia mechaniczne lub inne rozwiązanie wskazane w dokumentacji. W połączeniach czołowych prefabrykatów i elementów montowanych przewidź właściwą podlewkę lub łożysko, a także — jeśli wymagają tego obliczenia — zbrojenie przejmujące lokalne naprężenia rozciągające.
- Skontroluj detale w węzłach i przy obciążeniach miejscowych. Sprawdź przekazywanie sił między słupem, belką, płytą i fundamentem. W płytach opartych na słupie zweryfikuj przebicie, szczególnie przy dużych reakcjach, mimośrodach, krawędzi płyty lub otworach. W fundamencie uwzględnij również rozkład odporu gruntu. Jeśli analizujesz kotwy słupa stalowego, sprawdź osobne mechanizmy zniszczenia betonu, takie jak wyrwanie stożka, zniszczenie krawędzi i rozłupanie. Gdy nośność samego betonu jest niewystarczająca, zaprojektuj zbrojenie dodatkowe na rozciąganie, ścinanie i rozszczepienie, a następnie zapewnij jego zakotwienie.
Strzemiona i zasady rozmieszczenia zbrojenia poprzecznego słupa

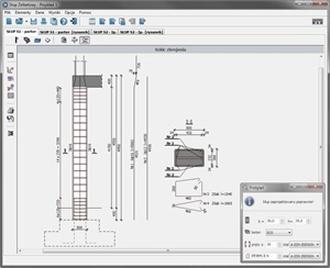

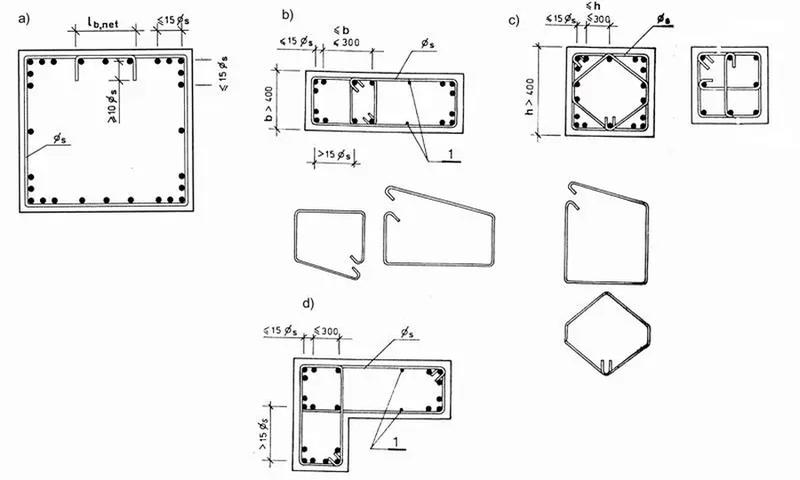

Projektując słup żelbetowy, traktuję strzemiona jako coś więcej niż „opaski” wokół prętów. Ograniczają wyboczenie zbrojenia podłużnego, stabilizują kosz podczas betonowania i współpracują z betonem w strefach ściskanych. Dlatego podpieram każdy pręt narożny w dwóch kierunkach, a odstęp między prętem podpartym i niepodpartym ograniczam do 150 mm. W słupie okrągłym stosuję zbrojenie poprzeczne o średnicy co najmniej 6 mm i nie mniejszej niż jedna czwarta największej średnicy pręta podłużnego.
Rozstaw podstawowy wyznaczam jako najmniejszą z trzech wartości: 400 mm, długości krótszego boku słupa lub 20 średnic pręta podłużnego. Ponadto przy belkach i płytach zagęszczam strzemiona nad podporą i pod nią, na odcinku równym większemu wymiarowi przekroju. W tych strefach rozstaw nie przekracza 0,6 rozstawu podstawowego. Podobnie postępuję w miejscach zakładów prętów o średnicy większej niż 14 mm: równomiernie rozmieszczam tam co najmniej trzy strzemiona na długości połączenia.
Solidny słup zaczyna się od dobrze ułożonego zbrojenia
Dobierając układ zbrojenia, sprawdzam, czy pojedyncze strzemiona obejmą wszystkie wymagane pręty. Stosuję je przy wymiarze przekroju do 400 mm, natomiast przy większych przekrojach zwykle wybieram strzemiona wielokrotne. Jeśli w narożu znajdują się więcej niż trzy pręty podłużne, stosuję zamknięte strzemiona z hakami prostopadłymi. Z kolei przy załamanych prętach podłużnych ograniczam kąt załamania zgodnie z warunkiem tg α ≤ 1/6 i dodaję strzemiona, które przejmują siłę poprzeczną wywołaną zmianą kierunku prętów. Jak już jesteśmy w temacie to sprawdź, jak zgodnie z prawem usunąć samosiejki na działce budowlanej.
Na budowie kontroluję nie tylko rozstaw, lecz także ciągłość, zamknięcie i położenie strzemion względem prętów głównych. Przy dużym zagęszczeniu zbrojenia rozrysowuję kosz z góry i z boku, aby beton mógł swobodnie wypełnić przekrój, a otulina odpowiadała projektowi. Ostateczne wymiary i rozmieszczenie weryfikuję na podstawie obliczeń oraz aktualnych wymagań projektowych. Podane limity stanowią punkt wyjścia, ale nie zastępują sprawdzenia konkretnego słupa.
Wskazówka: przed betonowaniem sprawdź, czy strzemiona rzeczywiście podpierają pręty podłużne zgodnie z projektem — samo zachowanie właściwego rozstawu nie gwarantuje ochrony prętów przed wyboczeniem.
Wymagania Eurokodu dotyczące zbrojenia podłużnego i otuliny

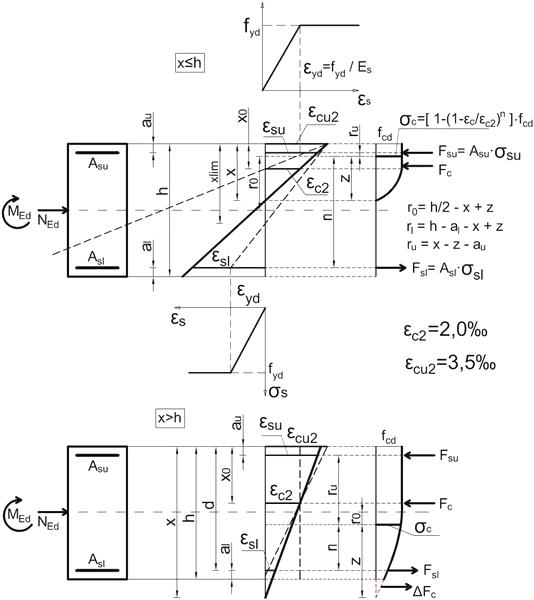

Projektowanie zbrojenia podłużnego zaczynam od ustalenia sił w przekroju, a następnie sprawdzam nośność prętów i zgodność detali z Eurokodem. W słupie wielokątnym umieszczam co najmniej jeden pręt w każdym narożu, natomiast w okrągłym — minimum cztery pręty. Ich średnica wynosi zwykle co najmniej 8 mm, choć polskie zasady krajowe dopuszczają 6 mm. Łączne pole stali powinno wynosić przynajmniej 0,002 pola przekroju betonu i spełniać warunek wynikający z siły osiowej oraz granicy plastyczności stali. Zasadniczo górna granica wynosi 0,04 pola betonu. Można ją lokalnie zwiększyć przy zakładach, pod warunkiem prawidłowego sprawdzenia detali i współpracy stali z betonem.
Wartości te nie stanowią gotowej recepty, dlatego dobieram zbrojenie do kombinacji ściskania i zginania, uwzględniając także smukłość, efekty drugiego rzędu oraz sposób zakotwienia. W słupach ściskanych obejmuję pręty podłużne strzemionami, które zapewniają im boczne podparcie; szczególnie pilnuję naroży i miejsc zakładów. Rozstaw strzemion ograniczają między innymi wymiary przekroju i średnica prętów głównych. Przy połączeniach na zakład zagęszczam je zgodnie z normami. Ponadto sprawdzam, czy dodatkowe pręty, zagięcia i łączniki nie utrudnią betonowania.
Milimetry betonu, które decydują o trwałości konstrukcji
Otulina betonowa oznacza odległość od powierzchni pręta do najbliższej powierzchni betonu. Ustalam ją, biorąc pod uwagę przyczepność, warunki środowiskowe, trwałość i wymaganą odporność ogniową. Na rysunku podaję otulinę nominalną, która uwzględnia również tolerancję wykonawczą. Nie istnieje jedna wartość odpowiednia dla każdej konstrukcji, ponieważ wpływają na nią klasa ekspozycji, rodzaj elementu, średnica prętów i jakość kontroli na budowie. Przykładowo, w jednym detalu kotwy przewidziano 30 mm betonu między płytką kotwiącą a krawędzią elementu, a w obliczeniach płyty otulina osiowa 50 mm prowadziła do wysokości użytecznej 200 mm. Każda z tych wartości dotyczy konkretnego układu, więc nie zastępuje sprawdzenia projektu.
Przed betonowaniem sprawdzam, czy dystanse stabilnie podpierają zbrojenie i zapewniają wymaganą otulinę na każdej powierzchni. Zbyt cienka warstwa betonu może przyspieszyć korozję stali i osłabić ochronę pożarową. Po więcej informacji zapraszam do tego posta. Z kolei nadmierna otulina zmniejsza wysokość użyteczną przekroju, a tym samym wpływa na nośność, zginanie i przebicie. Gdy słupy rozpoczynają się w fundamencie, pilnuję także ciągłości hydroizolacji poziomej i jej połączenia z izolacją ścian; starannie opracowuję również pręty startowe oraz strefy styku. Traktuję zbrojenie, otulinę i detale wykonawcze jako jeden układ, dlatego kontroluję je łącznie — to pozwala zapewnić konstrukcji trwałość i przewidywalną pracę.
Ciekawostka: otulina nominalna to nie tylko wymagana warstwa betonu — uwzględnia też tolerancję wykonawczą, dlatego na budowie warto kontrolować ją dystansami, a nie oceniać „na oko”.
Zbrojenie dodatkowe przy zakotwieniu słupa stalowego
Poniższa lista omawia najważniejsze zasady doboru i rozmieszczenia zbrojenia dodatkowego przy zakotwieniu stalowego słupa w betonie. Uwzględnia siły rozciągające i ścinające oraz ryzyko zniszczenia betonu.
- Rozpoznanie sił i mechanizmów zniszczenia. Najpierw sprawdź zakotwienie na jednoczesne działanie ściskania, zginania i ścinania. Moment może rozciągać kotwy, natomiast mała odległość od krawędzi zwiększa ryzyko wyrwania stożka betonowego, wybicia bocznego lub zniszczenia krawędzi. Uwzględnij też możliwość rozszczepienia betonu.
- Zbrojenie na rozciąganie od kotew. Jeśli beton niezbrojony nie ma wystarczającej nośności, zaprojektuj zbrojenie dodatkowe tak, aby przejęło pełną siłę rozciągającą przekazywaną przez kotwy. W przykładzie łączna siła wynosiła 228,6 kN, a wymagane pole stali przy \(f_{yd}=435\) MPa — około 526 mm². Cztery pręty Ø16, rozmieszczone symetrycznie wokół kotew, zapewniały 804 mm² stali i obliczeniową nośność około 350 kN.
- Zbrojenie na ścinanie i rozszczepienie. Strzemiona wokół kotew mogą przenosić zarówno siły rozciągające, jak i poprzeczne. Zbrojenie rys rozszczepiających układaj zgodnie z ich przebiegiem: pręty podłużne mogą przejąć rysę biegnącą od kotwy do krawędzi, a dodatkowe strzemiona — rysę między kotwami. W przytoczonym przykładzie zastosowano także dwa pręty Ø16 między kotwami.
- Zakotwienie i ciągłość prętów. Zapewnij zbrojeniu odpowiednią długość zakotwienia i ułóż je tak, aby mogło przejąć siły od kotew, a następnie przekazać je do konstrukcji betonowej. Przy zakotwieniu słupa żelbetowego w fundamencie długość zakotwienia prętów podłużnych oceniaj od środka fundamentu, wyznaczonego między zbrojeniem górnym i dolnym. Jeśli długość jest niewystarczająca, odpowiednio odgnij pręty albo zastosuj inne zaprojektowane rozwiązanie.
- Uwzględnienie zbrojenia głównego. W analizie uwzględnij nie tylko zbrojenie dodatkowe, lecz także pozostałe pręty i strzemiona. Mogą one współuczestniczyć w przenoszeniu sił, dlatego ich pominięcie może zniekształcić ocenę pracy połączenia. Nie zakładaj, że sam beton przeniesie naprężenia rozciągające bez udziału zbrojenia.
- Sprawdzenie całego połączenia. Zweryfikuj również kotwy, płytę podstawy, spoiny i docisk betonu. Obliczenia mogą wykazać konieczność dodatkowego zbrojenia betonu, nawet jeśli stal kotew ma wystarczającą nośność. Sprawdzenia prowadź zgodnie z właściwymi normami dotyczącymi kotew i konstrukcji żelbetowych, uwzględniając rodzaj kotwy oraz analizowany mechanizm zniszczenia.
- Realistyczny model i warunki podparcia. Wyniki zależą od długości modelowanego elementu, sposobu podparcia i przebiegu zbrojenia. Zbyt krótki model może sztucznie kierować siły z kotew bezpośrednio do podpór, a niewłaściwie dobrane podpory mogą zmienić zachowanie elementu. Dlatego odwzoruj w modelu rzeczywistą konstrukcję i drogę przekazywania sił.
- Ochrona przed wilgocią w połączeniach z fundamentem. Jeśli żelbetowy trzpień lub słup zaczyna się na poziomie fundamentu albo „zera”, zaplanuj ciągłą hydroizolację poziomą i połącz ją na zakład z izolacją ścian. W opisanym rozwiązaniu pod trzpieniem i na pasie około 15–20 cm wokół niego stosuje się sztywną mikrozaprawę cementową. Pokrywa się nią także pręty startowe na wysokości około 10–15 cm, ograniczając kapilarne podciąganie wilgoci.
